转自：https://www.hellocq.net/forum/read.php?tid=235017&page=1

感谢bd2bh

附件下载

/images/file/20251020144194819481.rar

1.图一：bm33m 14-21-28mhz紧凑型小型八木

增益：3-4-5dbd
  前后比：6-8-11db


  此天线体积虽小，但增益还是蛮高的，特别适合户外便携使用。更让人心动的是，通过电气结构图分析，我们仿佛就可以看到些什么......。特殊的陷波器，仅仅用线圈和电容帽形式轻松简单地就迎刃而解了，而且让天线的物理尺寸降低不少。


yp-3虽好，但是机械结构和调试还是太麻烦了，切换波段太累。a3s等不错，可惜尺寸太大，一般的爱好者没有一定的测试设备和机加能力是不敢问津的，照虎都画不出猫来。看到这款天线，也许能给我们一些启迪，增添一些希望，喜欢diy八木天线的完全可以自制了，呵呵。

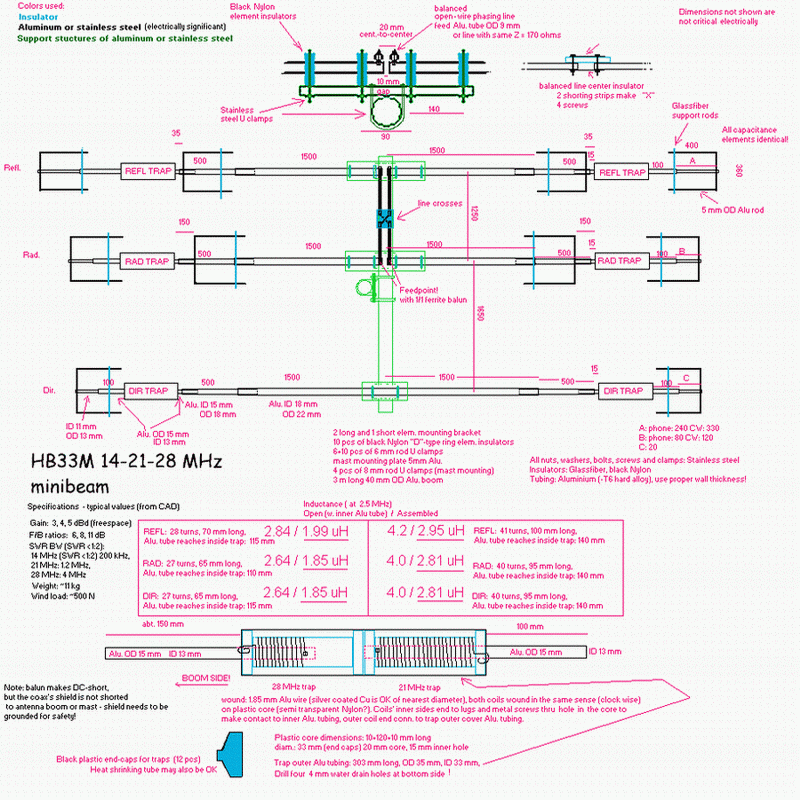

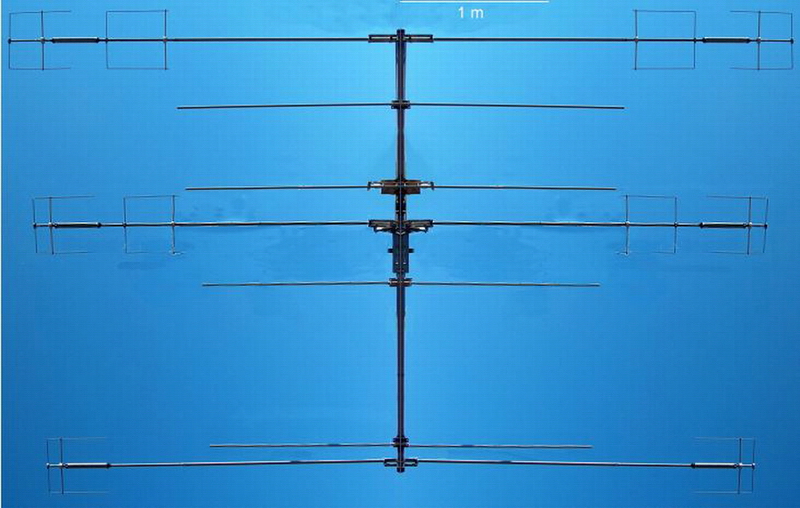

2.图二是另外一款紧凑型八木(hb33m)，其馈电方式类似c4s，不过他也是用了图一的陷波器结构，实现了多波段，多单元结构（4ele），从而提供了更高的先后比和增益。


gain (free space, 14 / 21 / 28 mhz bands):
2.2...4.1 dbd / 3...4.6 dbd / 4...6 dbd


f/b ratios:

5...7 db / 6...10 db / 7...16 db.

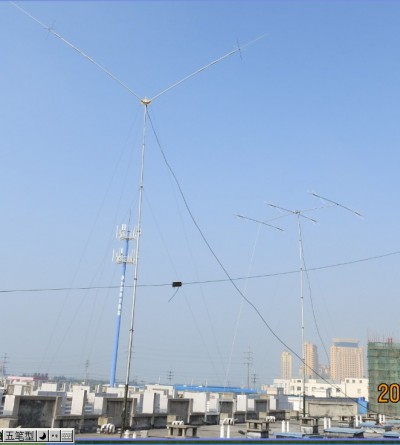

以下是BG5EHX老师根据上面的天线做了改动

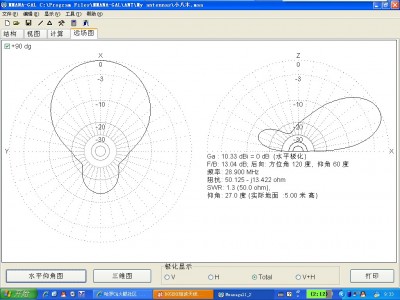

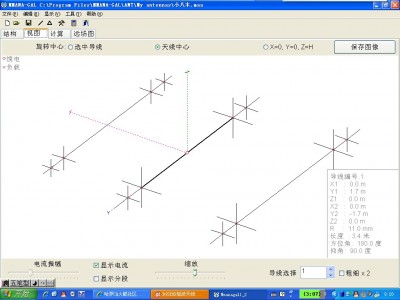

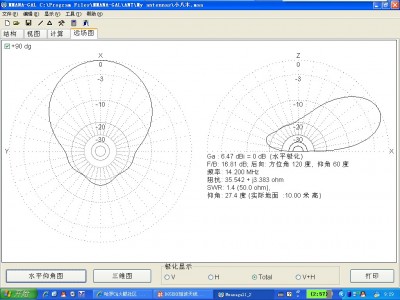

天线模拟文件

/images/file/20251020144775527552.rar

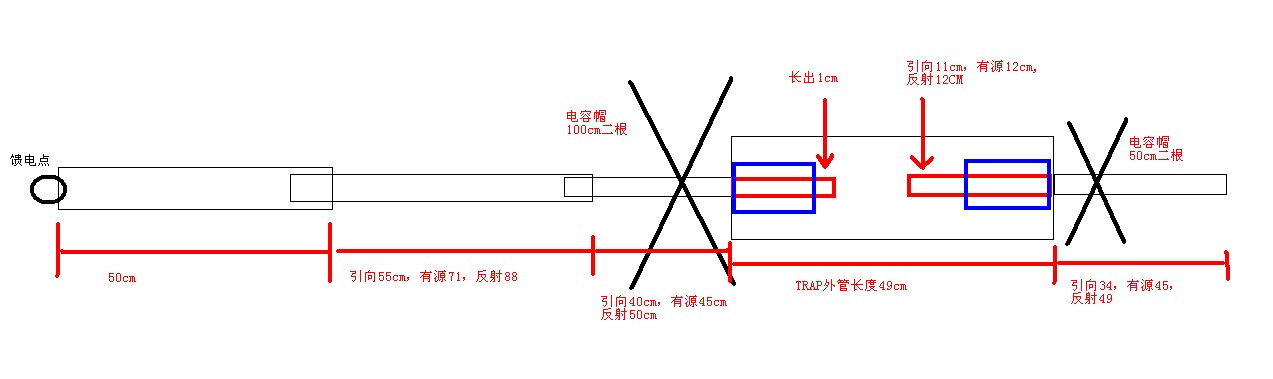

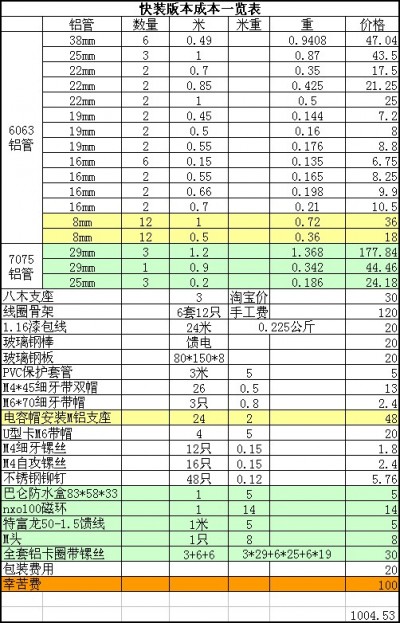

3波段小八木天线的制作说明

/images/file/20251020151335713571.rar

BG5EHX老师特意提醒：TRAP里面的材料介质参数会改变TRAP的频率，你最好在网页上进行説明，所有TRAP的天线都不容易做，不是按相同的机械尺寸就能成功

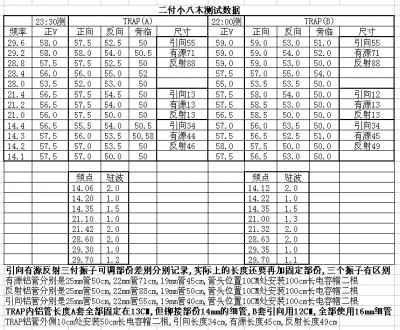

十米波段增益     11DBI        前后比19DB
十五米波段增益   11DBI        前后比16DB
二十米波段增益   6DBI          前后比16DB
