磁环巴伦的制作,1:1及1:4磁环巴伦

2016-1-31 16:25:40      点击:

         最近一直比较痴迷做短波天线,制作天线少不了“巴伦”-平衡不平衡转换器,巴伦的用处十分广泛,不管是DP天线、八木天线、温顿天线、八分之三GP天线等等都会用的到,此前在某宝买了一些材料然后回来开始自制,制作教程网上还是不少的。

         制作巴伦的资料参考这里:http://www.bi4jur.com/html/0391745027.html

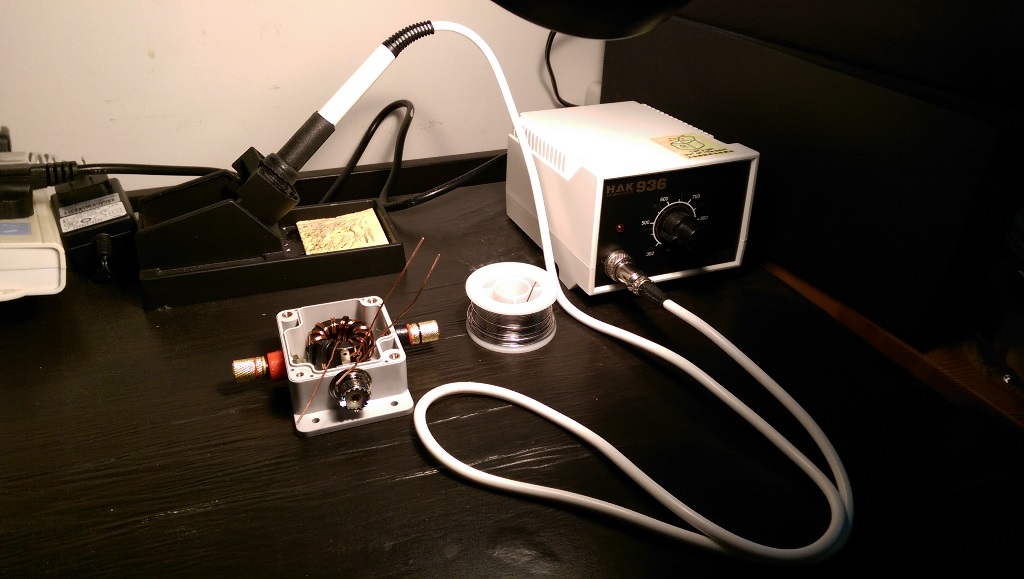

         1、自己的焊台,焊台使用确实要比烙铁方便,恒温的很棒。

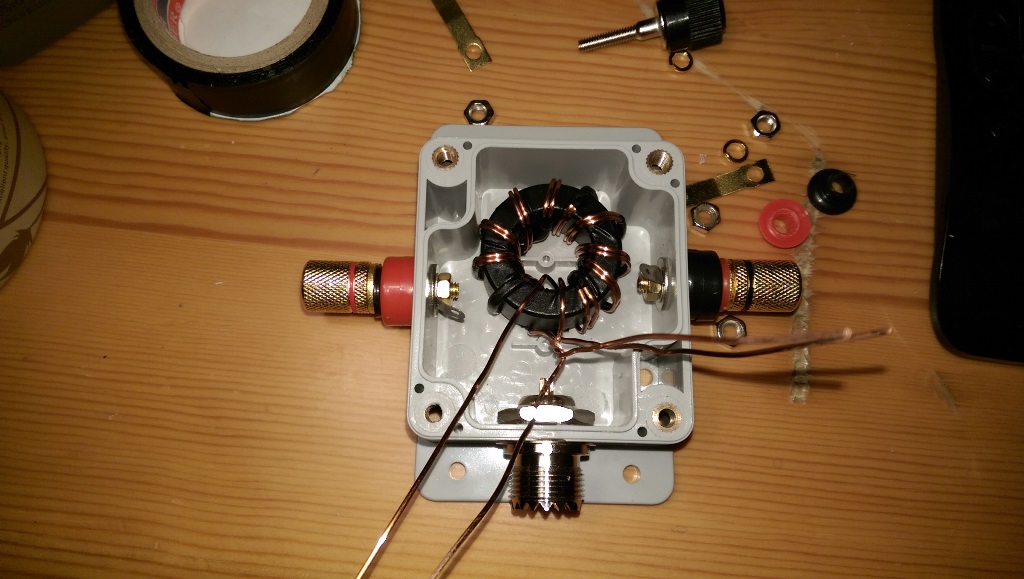

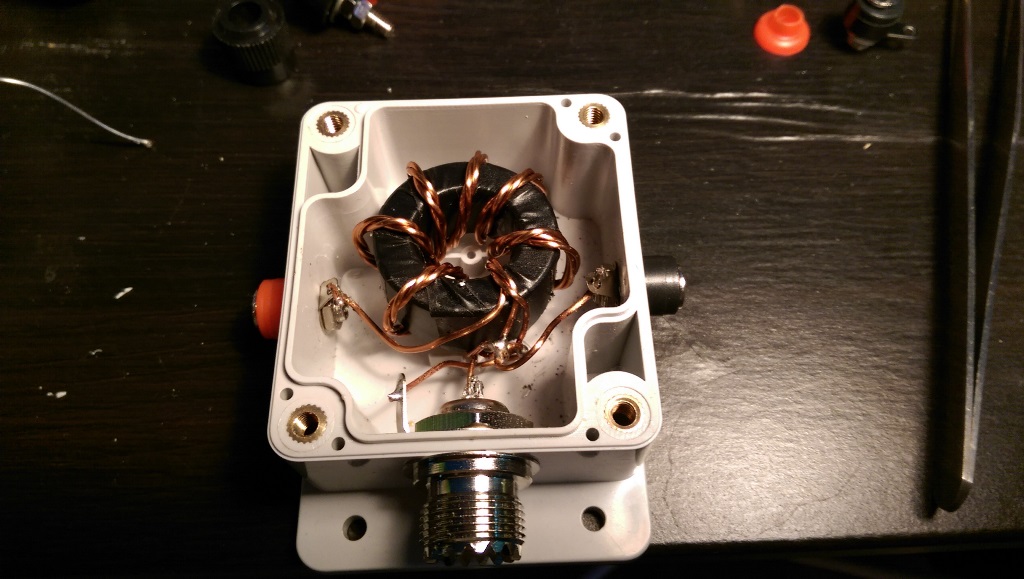

        2、这个是1:4巴伦的绕发,我这个绕的可能还算过关吧。


        3、下面这个是做的另一个1:1的巴伦,1:1巴伦绕漆包线窍门是一定要用电钻,漆包线另外一端使用钳子捏住,然后绕的会很均匀,如果绕的不均匀得到的指标是很不理想的。


        4、这个是1:4的装入了进去。

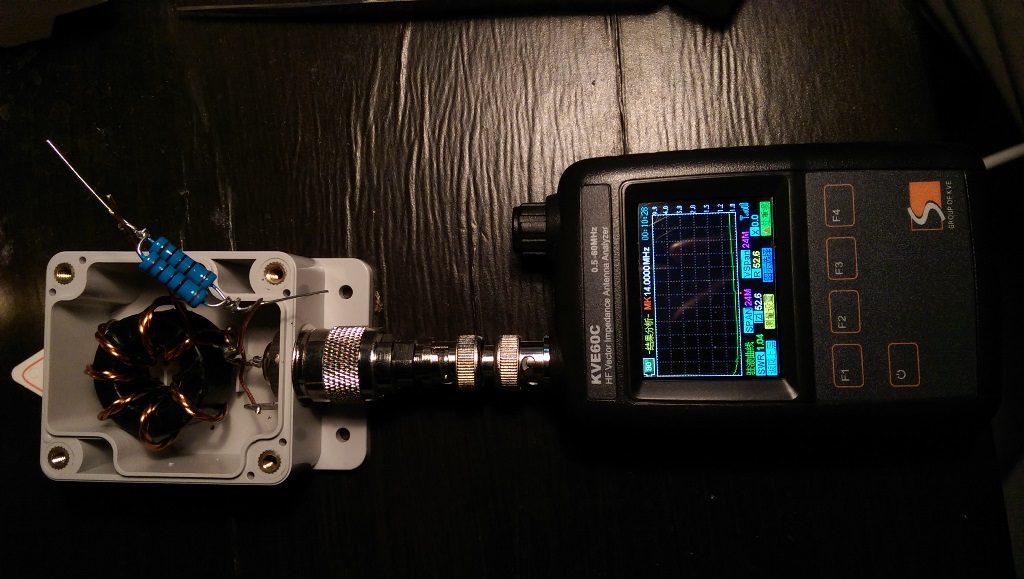

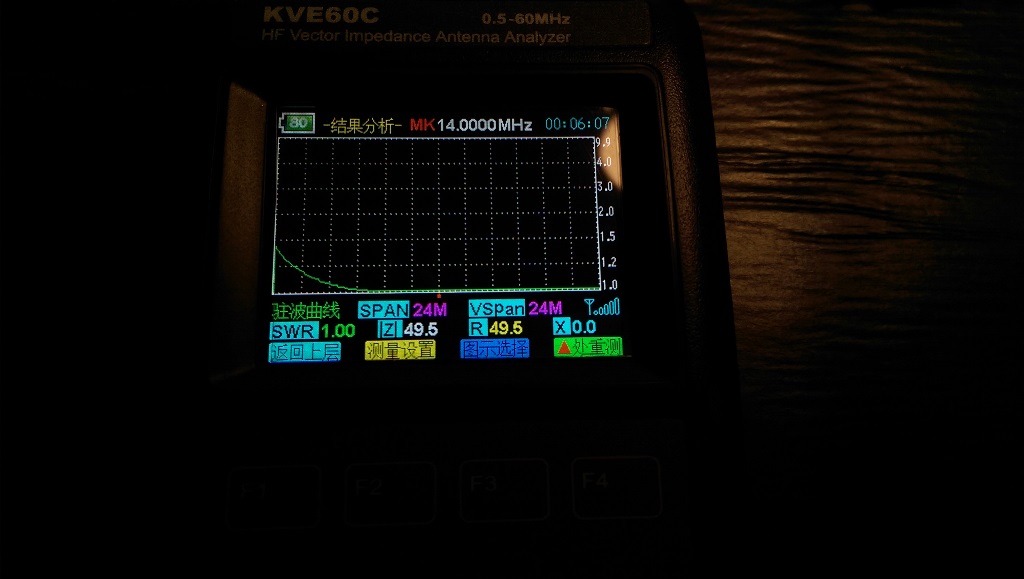

        5、首先测试的一个1:1的巴伦,这个漆包线是用手捏住绕的,还算不错,后来再怎么都绕不好,才发现用钳子捏才对。

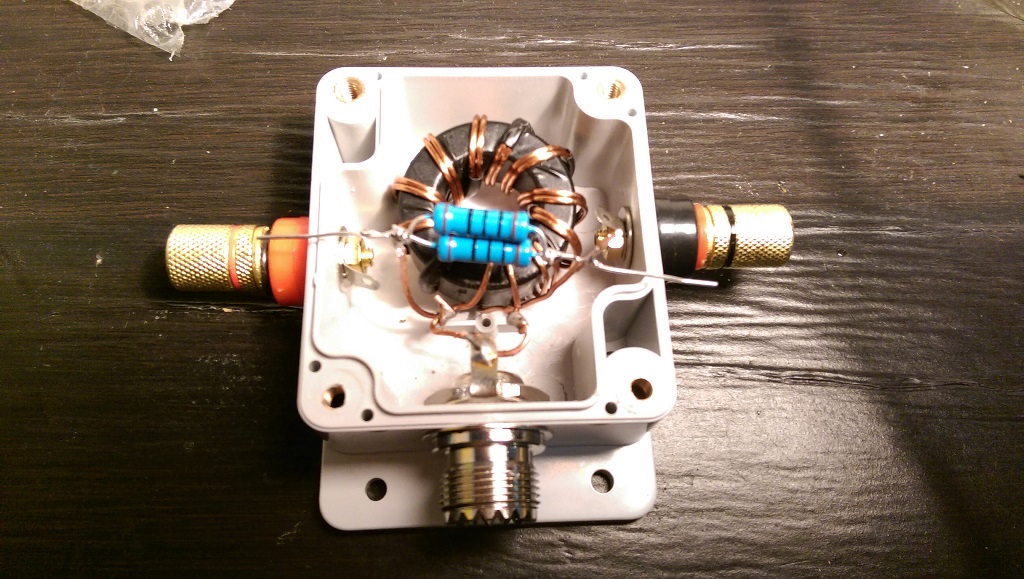

         6、这个是将电阻焊接进去准备测试,不过这个地方有个错误,不应该在测试1:4巴伦的时候加入50欧的电阻,而应该加入200欧的,这就是为什么我最初测试的时候发现指标满天飞的原因,发现电阻太小了,200欧的电阻经过1:4的巴伦转换以后刚刚好是50欧。

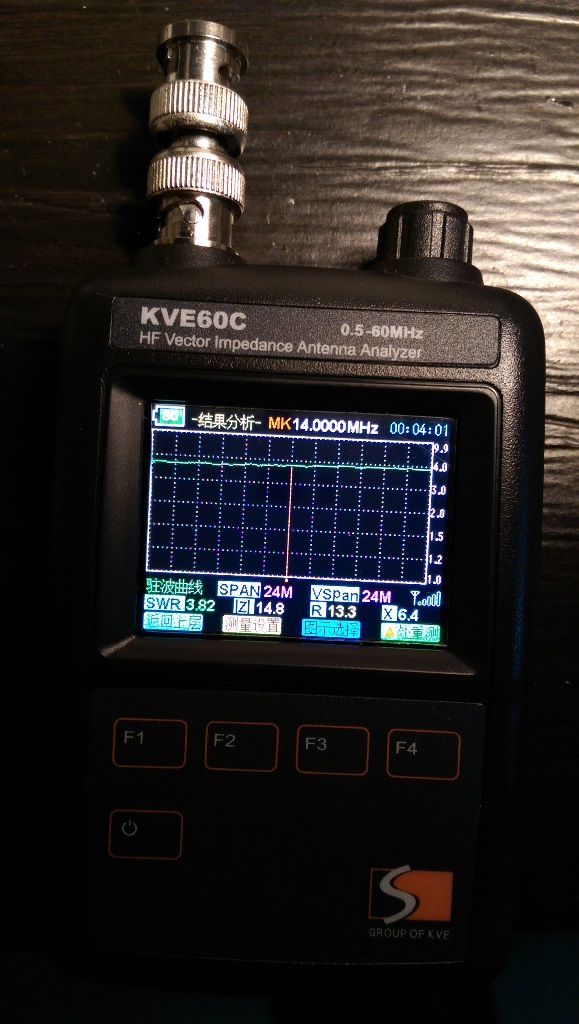

这里是接入错误阻值测试的结果,指标满天飞了,电阻特别小,刚开始怎么也想不明白,一看电阻那么小,并且是50的四分之一,一下恍然大悟。

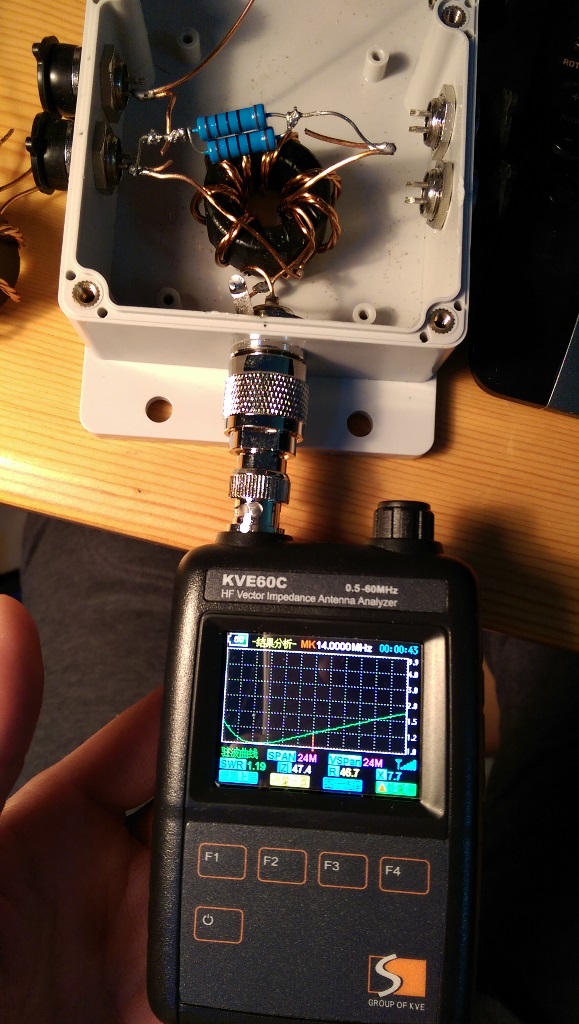

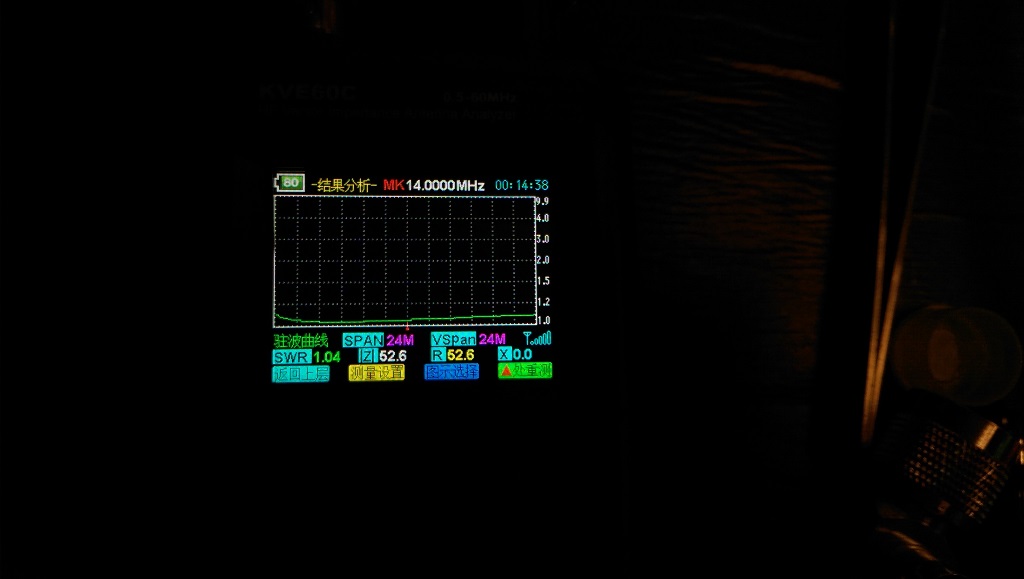

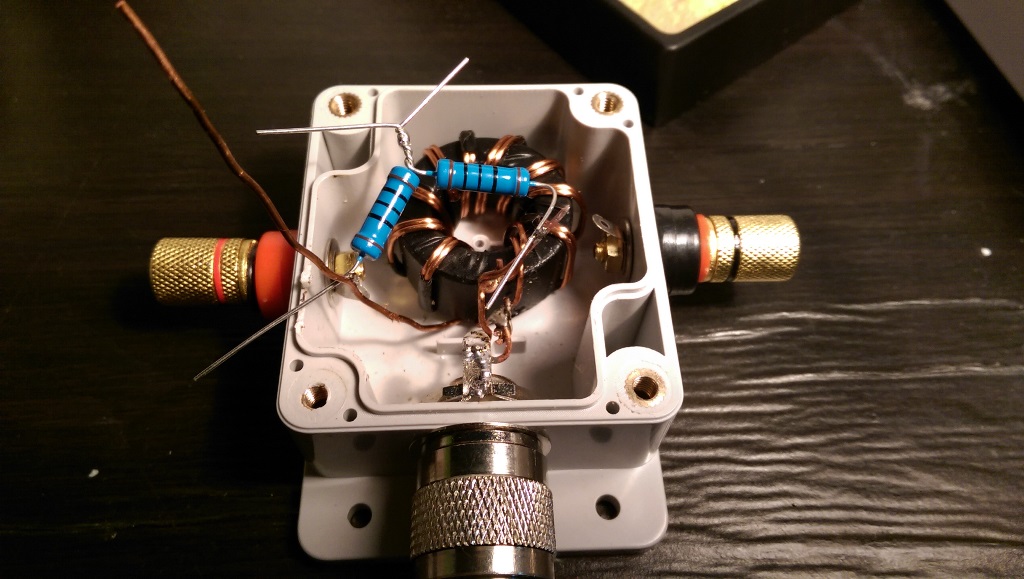

赶紧又找了俩100欧的电阻串联进去测试,这次的结果就很棒了,。




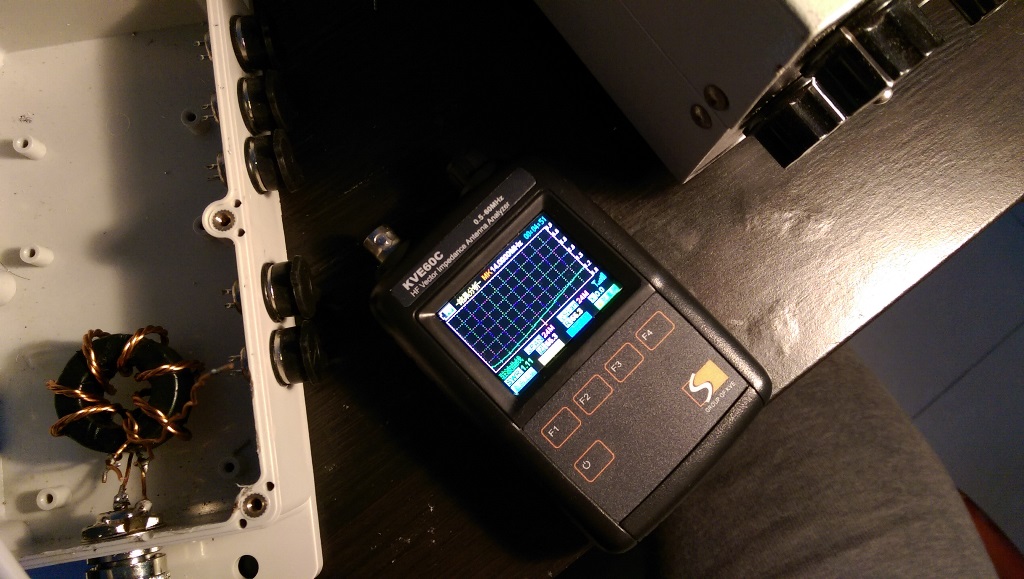

        8、下图的这个巴伦就是我用手捏着缠绕不均匀的状态,指标很差,怎么调都不行。


后来重新缠绕,替换了上面的磁环,指标才能接受了。
